PL/SQL Developer To ERWin

뻘짓 거리이긴 하나....
Erwin 버젼이 안 맞아서  열리지가 않았다..
뭐..개발에 필요한  테이블만 보고 싶었고...해서
ERD를 만들려고 ERWIN 과 PLSQL Developer 를 가지고 놀다가 다음과 같이 만들었다.
(물론. ERD이 테이블이 생성되어 있을수는 없으므로(??) 이 과정은 필요 없다. ^^;;)

                                                             ※ 트라이얼 버젼인 7 버젼과 사용중인 6 버젼으로 진행했다.

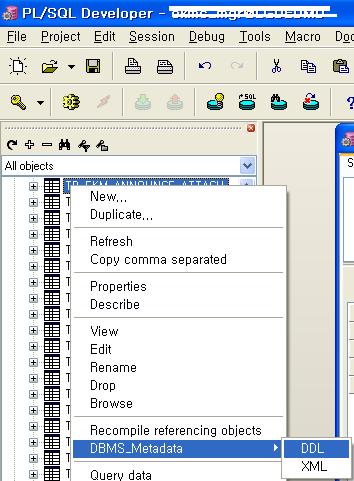

1. PL/SQL Developer  에서 만들려고 하는 테이블을 선택하고 다음과 같이 선택한다.

 - 601 버젼에서는  DBMS_Metadata 기능이 없다.
   그리하야... 다른 방법을 사용해야만 했다.

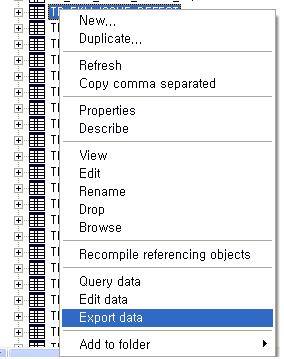

    1.1. Export Data 선택

       1.2. Erwin으로 만들려하는 테이블을 선택(물론 멀티선택 가능)하고 저장될 경로,파일명 지정후 Export 진행

2. 다음과 같이 DDL 파일이 생성되는데..
    ALTER ,COMMENT 들은 해도 적용이 안되니 CREAE문만 남기고 지운후 ddl.ddl 파일로 저장한다.

      701 에서와 마찬가지로 Create query부분만 Copy 하여 저장한다.

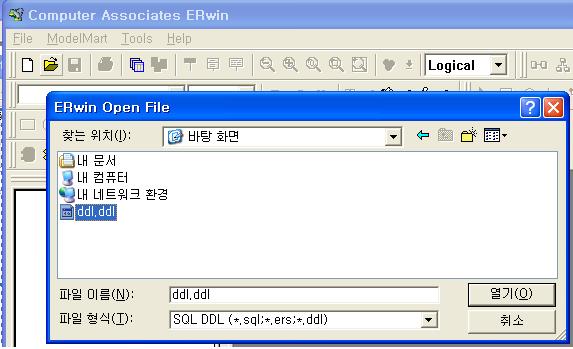

3.ERWin을 실행하고 OPEN FILE 을 선택하여 방금 저장한 파일을 불러온다.

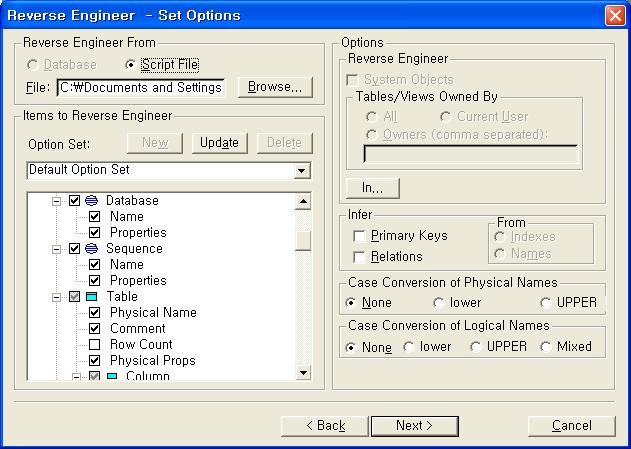

4. 리버스 엔지니어 의 옵션을 세팅한다. (디폴트로 넘기자...)

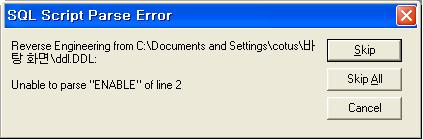

5. 스크립트 에러가발생했다.
    당황하지말고 에러 발생한 구문을 제거해주자.

6. 생성이 되었다.
    허나...Logical의 한글로 나와야할 컬럼 설명이 영어로만 나온다..
    ( 방법이 있겠지만..모른다.)

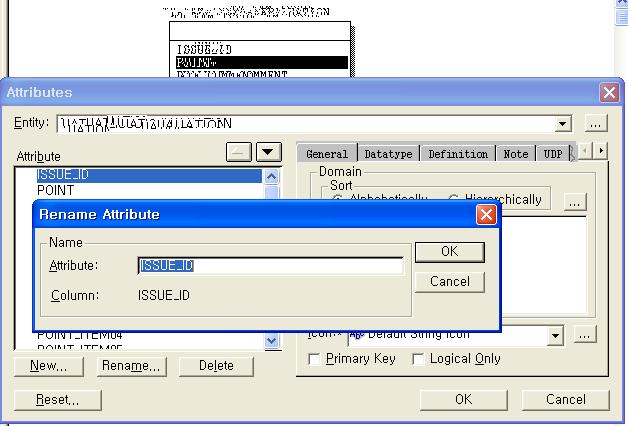

7.  걍..수정해주자. -_-;;
     pl/sql developer 를 보고 수정했다..ㅡ,.ㅡ

8. 한가지 빠졌다..  PK, FK 키 정보도 가져오지 못했다.   (성공하신분 가르쳐 주세요..^^)
    직접 적용해주자..ㅡ,.ㅡ;
